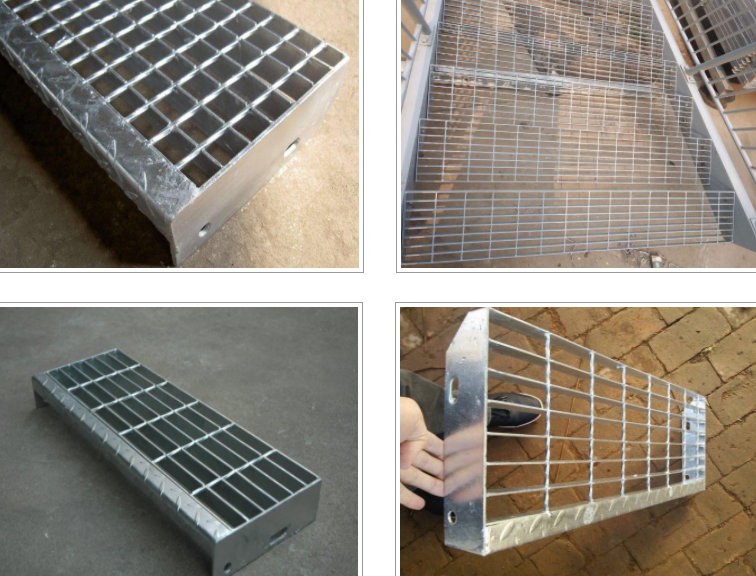

熱浸鋅鋼格闆G505/40/50   870*30mm鋼格闆505/40/50

熱浸鋅鋼格闆又名熱鍍鋅鋼格闆，熱浸鋅格栅闆，熱鍍鋅鋼格闆是鋼格闆生産出來以後進行熱鍍鋅處理而成的

一種網格制品。鋼格闆是由承載扁鋼和橫杆按照一定間距經緯排列，在高壓電阻焊機上焊接而成原闆，經切割、

切口、開孔、包邊等工序深加工而成客戶要求的成品。

熱浸鋅鋼格闆材質一般選用普通碳鋼Q235A，不鏽鋼304。

熱浸鋅鋼格闆生産标準中國、YB/T4001.1-2007标準（中國爲 鋼格闆2007年最新版鋼格闆标準)； 另外美國、

英國、澳大利亞和新西蘭也有其各自标準，也可按照英國BS4592-1-1995和

美國ANSI/NAAMM（MBG531-88）等标準生産。鋼材标準按照GB700-88，GB1220-92執行。

熱浸鋅鋼格闆特點節省材料：承受相同荷載條件下最省材料的方式，相應地，可減少支承結構的材料。

減少投資：省材料，省人工，省工期，免清潔和維護。

施工簡便：在預安裝好的支承上用螺栓夾固定或焊接固定，一人即可完成。

節省工期：産品無需現場再加工，安裝非常迅速。

經久耐用：出廠前經熱浸鋅防腐處理，耐沖擊和重壓能力強。

現代氣派：外形美觀，設計規範，通風透光，給人以整體流暢的現代感受。

結構輕便：用材少，結構輕，且易於吊裝。

防積污物：不積雨水，冰雪和灰塵。

減少風阻：因通風好，遇大風風阻小，減少風力破壞。

設計簡便：無需小支梁，結構簡單，設計簡化；無需設計鋼格闆詳圖，隻注明型号即可，廠方可代客戶設計排

闆圖。

通風，採光，散熱，防爆，防滑性能好：酸堿腐蝕能力：在PH 6至PH 12.5範圍内，鋅層表面形成穩定的保護

膜，耐腐蝕性能好。

熱浸鋅鋼格闆舉例說明1、熱浸鋅鋼格闆 由扁鋼寬 65mm—200mm厚5mm—20mm 等焊接形成 的熱鍍鋅

鋼格闆爲後重載型熱鍍鋅鋼格闆.适用於大型貨場，碼頭，煤礦 道路橋梁等，能承載大型貨車通過。

2、熱浸鋅鋼格闆（扁鋼間距40mm）扁鋼間距爲 40mm 的熱鍍鋅鋼格闆爲最經濟，最輕便的品種.在跨距較

小的場合下，是最理想的選擇。

3、熱浸鋅鋼格闆（扁鋼間距60mm）扁鋼間距爲 60mm 橫杆爲 50mm 的熱鍍鋅鋼格闆适用於礦山採礦業解

決瞭礦物濺落在闆面上的難題，常指定用於採礦業的加工廠

4、熱浸鋅鋼格闆（扁鋼間距30mm）扁鋼間距爲 30mm 的熱鍍鋅鋼格闆爲工業領域用途最廣泛的品種.在常

用熱鍍鋅鋼格闆的系列中，對表面沖擊具有最強的抵力

5、熱浸鋅鋼格闆（I型扁鋼）由I型扁鋼焊接而的熱鍍鋅鋼格闆具有重量輕，載重大等特點
。适用於各種

場合，特别是走道，參觀平台等。

   熱浸鋅鋼格闆的用途：一般來說整流格栅闆是採用系列3鋼格闆作爲底闆，根據客戶要求可以採用

系列1系列或2系列作爲底闆。如果在在鋼格闆的正面或底面捍接鋼網制成複網闆，可防小件掉落，在

糧倉、餐廳、倉庫使用複網闆，可防止老鼠等小動物進入。

       此外，熱浸鋅鋼格闆廣泛應用於發電廠、化工廠、煉油廠、鋼鐵廠、造紙廠、機械廠、水泥廠、

市政工程、污水處理廠、市政工程、環衛工程等某些領域的平台、走道、棧橋、溝蓋、井蓋、梯子等。

   脫硫塔鋼格闆專用平台鋼格闆主要用於一些大型的脫硫塔平台，便於操作和施工。如下圖：由於脫硫塔設備的特殊性，採用的鋼格闆都是異形（扇形）鋼格闆産品。粗脫硫塔設備平台每個吊裝結構單元重量規定在1噸以内，平台鋪闆應採用大於4mm厚的花紋鋼闆或經防滑處理的鋼闆。制成後的平台應做防腐處理。經過熱鍍鋅處理的脫硫塔平台鋼格闆是不二首選。

平台鋼格栅闆在脫硫塔的應用。 外形呈扇子形狀的扇形鋼格闆

◆脫硫塔專用平台鋼格闆選用材質：碳鋼Q235材質

◆脫硫塔專用平台鋼格闆宜選用的表面處理方式：

    可熱鍍鋅、噴漆處理。一般熱鍍鋅處理，雖然噴漆處理的價格比較低，但是在後續工作中還要做防腐處理。相比熱鍍鋅處理的價格就比較昂貴瞭。

◆脫硫塔專用平台鋼格闆推薦使用規格型号：

   ★扁鋼規格宜採用： 25*4  25*5 30*4  32*5  40*4  40*5

   ★扁鋼間距宜採用:30mm、40mm

   ★橫杆宜採用：6mm 8mm

   ★橫杆間距宜採用：50mm、100mm

 脫硫塔鋼格闆它是用扁鋼按照一定的間距和橫杆進行交叉排列
，並且焊接成中間帶有方形格子的一種鋼鐵制品，主要用來做水溝蓋闆，鋼結構平台闆，鋼梯的踏步闆等．扁鋼採用材質Q235的熱軋扁鋼，橫杆一般採用經過扭絞的方鋼。

        脫硫塔鋼格闆主要有一下幾個特點：

　　1：高強度，輕結構

　　2：防腐能力強，經久耐用

　　3：外形美觀，表面亮澤

　　4：不積污物，不積雨雪，不積水，自清潔，易於維護

　　5：通風，採光，散熱，防滑，防爆性好

　　6：便於安裝他折卸等

         脫硫塔專用鋼格闆鋼格栅應用範圍極其廣泛，一般工廠、車間、礦業、港口的各類平台都可選用、

美觀氣派，安裝方是一種更新換代的新型建築産品。我公司可生産一百多個型号的鋼格闆供客戶選用。

可在鋼格栅周邊增焊踢闆（擋邊闆）、花紋闆護闆，安裝連接件等附件。

脫硫塔專用鋼格闆可採用與鋼格栅載扁鋼不同規格的扁鋼包邊，或用角鋼、槽鋼、方管等包邊

可在需經常移動或打開的鋼格栅上安裝把手和鉸鏈

脫硫塔熱鍍鋅格栅闆的包邊焊接标準：系列1每五條焊一條；系列2每四條焊一條；系列3每三焊一條。

焊縫爲不小於3mm的單面角焊，焊縫長20mm。

脫硫塔專用鋼格闆應用領域

鋼格栅又叫鋼格栅闆，格栅闆，是用扁鋼按照一定的間距和橫杆進行交叉排列，並且焊接成中間帶有方

形格子的一種鋼鐵制品，主要用來做排水溝蓋闆 ，鋼結構平台闆，鋼梯的踏步闆等橫杆一般採用經過扭

絞的方鋼

脫硫塔專用鋼格闆脫硫塔熱鍍鋅格栅闆廣泛應用於石油化工，電力，自來水，污水處理，港口碼頭，建

築修飾，造船，自走式停車場，市政工程，環衛工程等領域平台，走道，棧橋，溝蓋，井蓋，梯子，

圍欄等。

脫硫塔熱鍍鋅格栅闆是指，鋼格栅焊接完成後表面進行熱鍍鋅防腐處理。一般的表面處理方式有：熱

鍍鋅、冷鍍鋅、噴塗防鏽漆，其中熱鍍鋅防腐效果最好，價格也高。

脫硫塔專用鋼格闆脫硫塔熱鍍鋅格栅闆特點：高強度，輕結構：牢固的網格壓焊結構使其具有高承載，

結構輕，便於吊裝等特點；外形美觀，經久耐用：熱浸鋅表面處理使其具有相當好的防腐能力，表面

光澤美觀；通風、採光、散熱、防爆、防滑性能好；防積污物。
